EuroPi - 組立調整済み 完成品 - プログラミング なユーロラック モジュール | Raspberry Pi Pico 取付済み

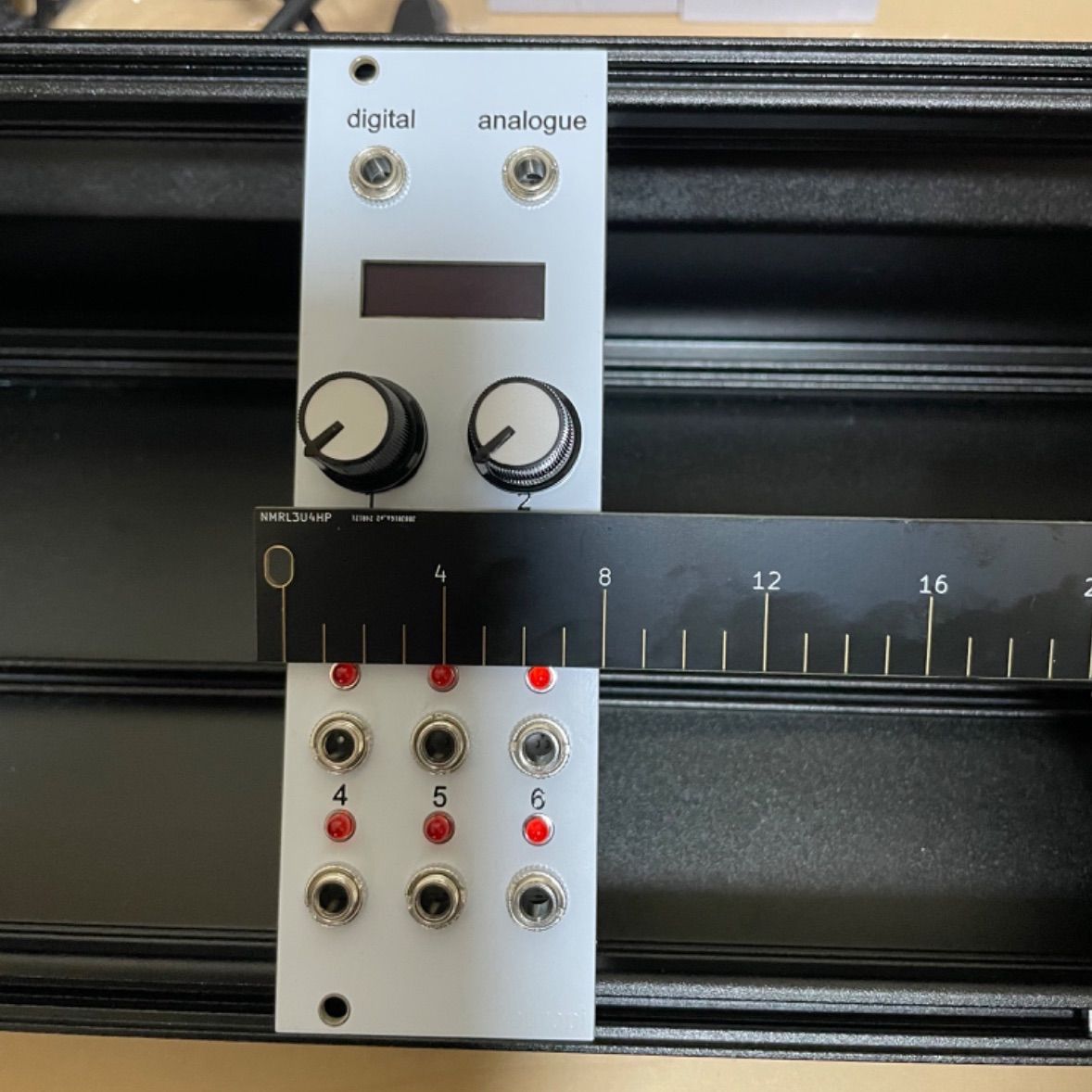

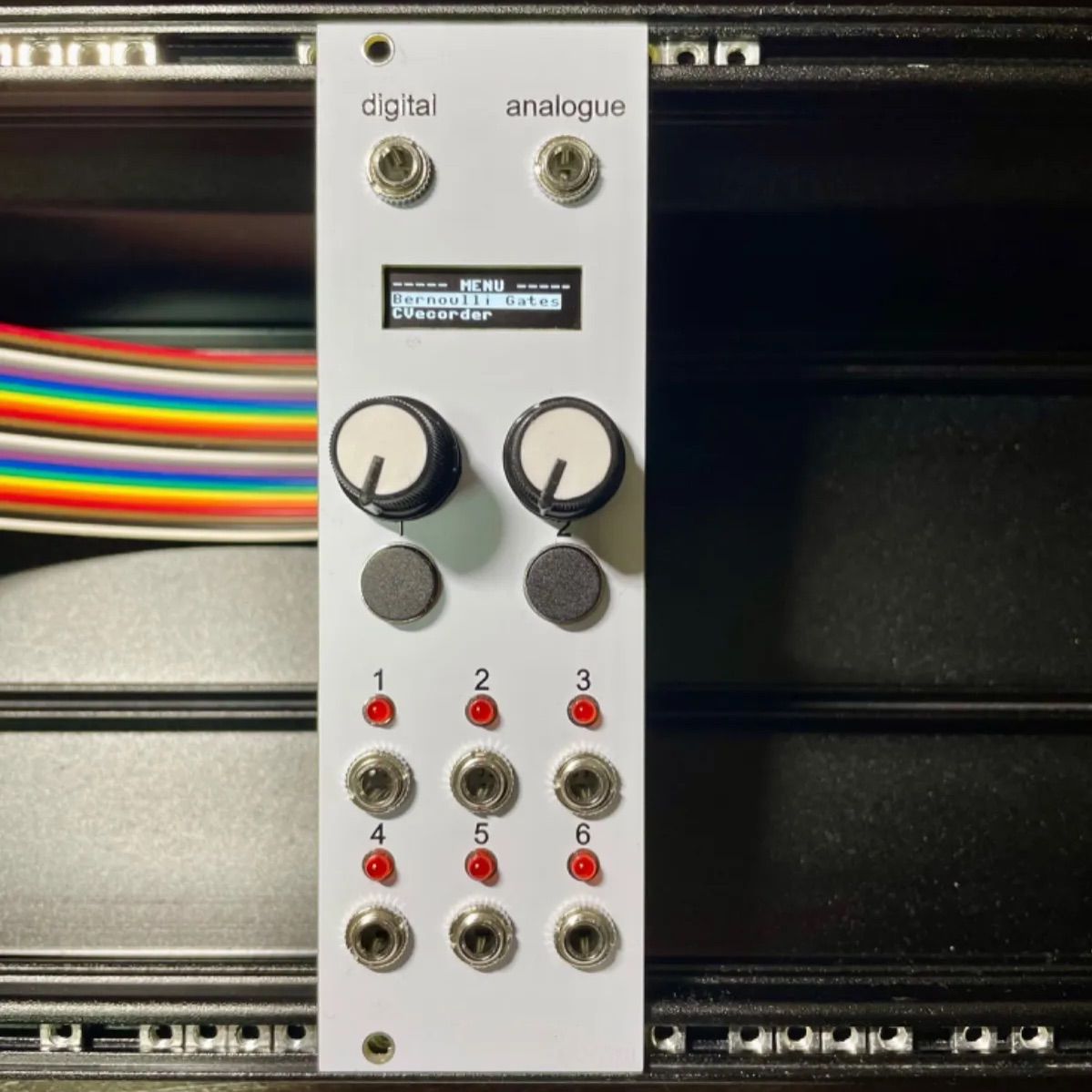

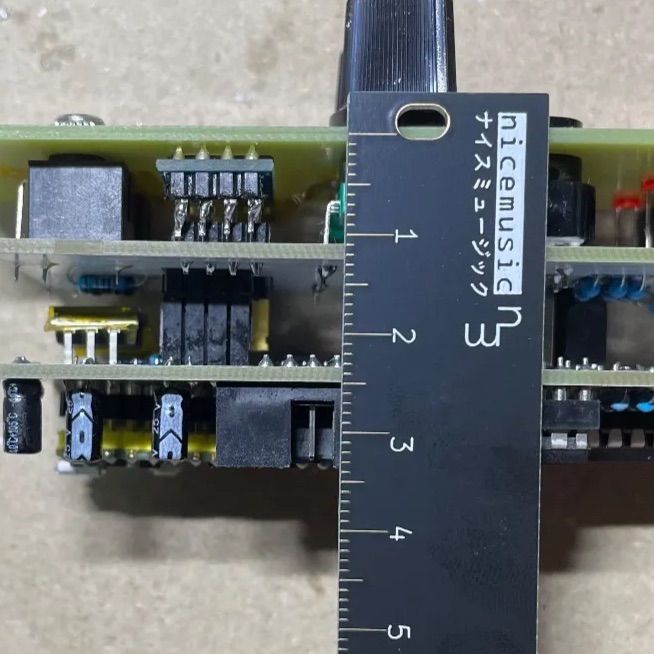

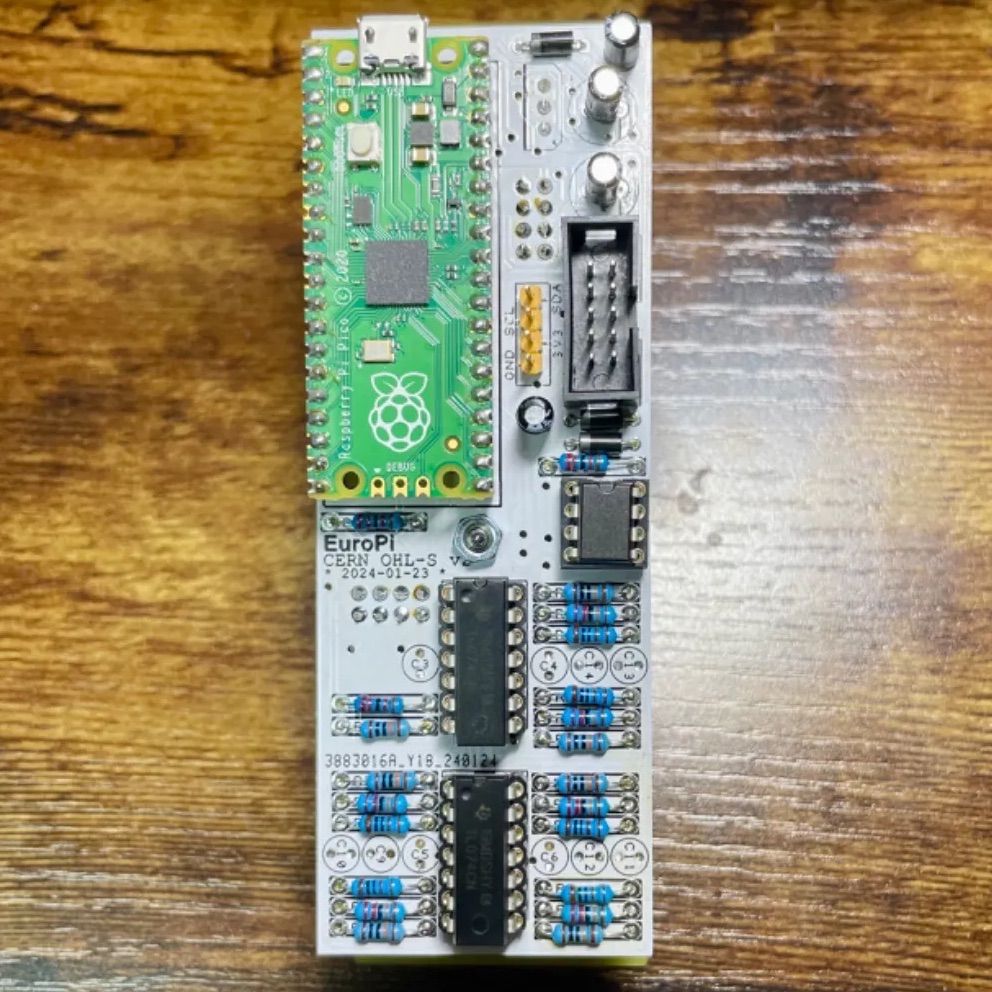

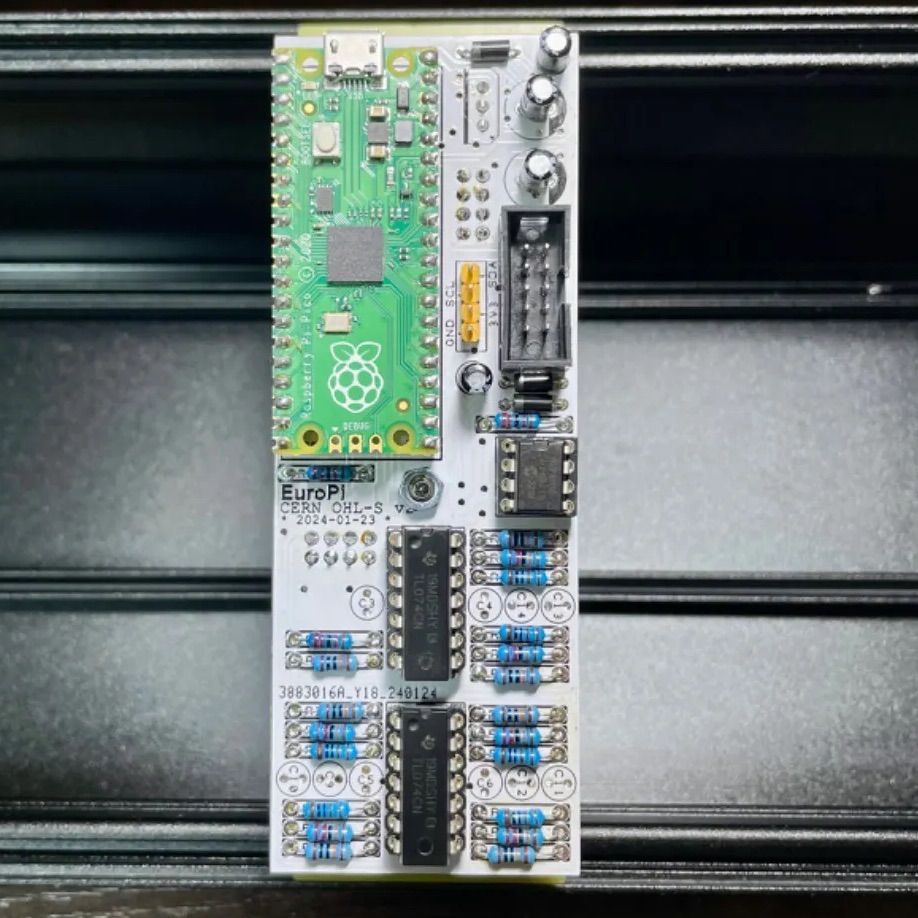

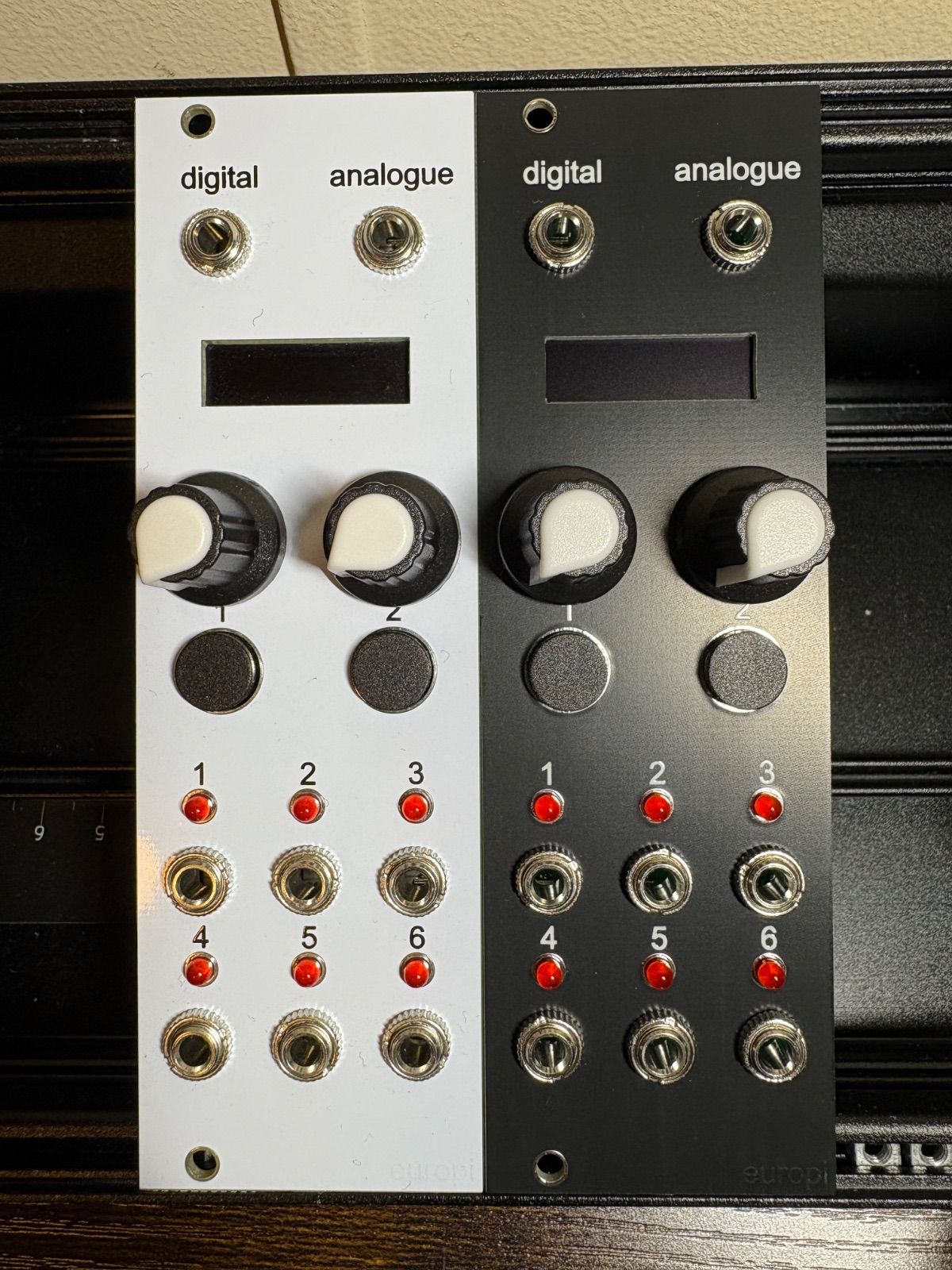

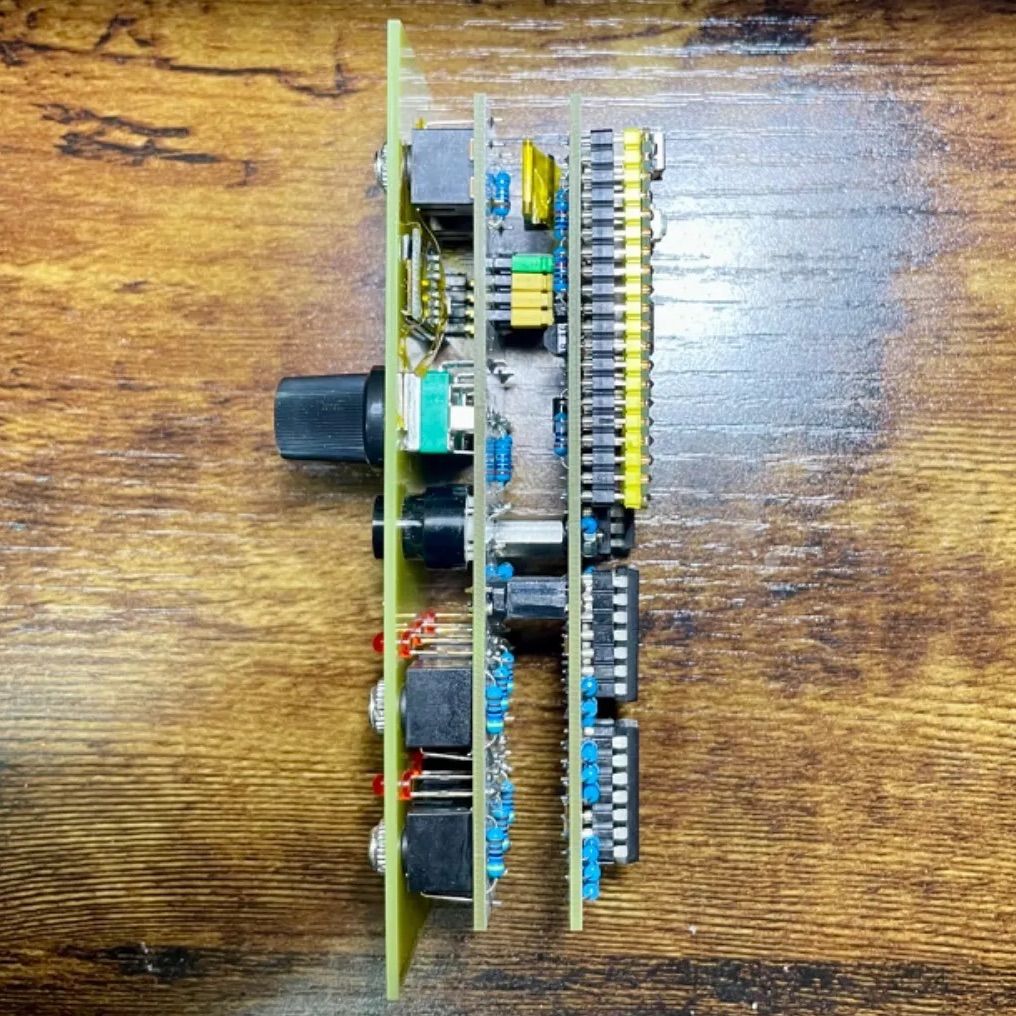

【バリエーション】 商品は4種類あります。 * USBコネクタのバリエーション -- コネクタが MicroUSB 仕様 - Raspberry Pi Pico を実装（フラッシュメモリ2MB） -- コネクタが USB Type-C 仕様 - Raspberry Pi Pico 互換機を実装（フラッシュメモリ4MB以上） コネクタとフラッシュメモリの違いのほかは、機能に差はありません。 * パネルの色のバリエーション -- パネルが白 -- パネルが黒 パネルは、プリント基板と同じ材質(FR4)です。 パネル以外のプリント基板は、白または緑です（色の選択不可）。 ** 完成品のほかに、プリント基板のみも別途販売しています。（メインボード、端子・コントロールボード、パネルの3枚組。部品は付いていません。自分で部品の調達、半田付け、組み立てが必要。） ツマミは手持ちの在庫を適宜使っています。写真見本とは色や形が異なる場合があります。 【商品説明】 micropythonでプログラミング可能なユーロラック・モジュールです。 Raspberry Pi Pico が搭載されています。 - Digital In, Analog In 各１系統、CV OUT 6系統 - 10ピン電源対応 (±12V) - Eurorack 3U x 8HP、厚さ35mm以内 - CV OUTのレンジは、0-10V - ファームウエアとスクリプトをインストール済(アプリはmenuから起動可) - ツマミ(φ6mm)は写真と異なることがあります。 Allen-Synthesisの設計をもとに、自分でプリント基板を起こして部品を実装しました。（"Allen Synthesis"の商品ではないため、商品には当該ブランド名の記載はありません。） 厚みを薄くするために(Skiff friendly)、部品の実装方法は独自に変更を加えています。パネルの裏面から一番奥まで、厚さ35mm以内に留めています。 プリント基板のパターンや部品の番号(BOM)はオリジナルと同じです。実装方法のみ一部変更しています。変更箇所の概要は、こちらをご覧ください。 https://7m4gmh.github.io/europi#ハードウエア 【電圧の較正】 CV電圧の較正(calibration)を済ませていますので、すぐにお使いいただけます。 パーツの交換やソフトウエアの初期化(設定ファイルの削除)を行った場合は、お手数でもご自身でcalibrationを行ってください。 精密な校正には、電圧を0-10Vまで変化できる安定化電源が必要です。あるいは、10Vの基準電圧が準備できれば、簡易な方法でキャリブレーションが可能です。 【修理とサポート】 お届けから１週間以内に申告された初期不良については、無償で修理又は交換いたします。それ以降は、有償で修理対応いたします。 プリント基板のみも販売しています。 使い方についてのサポートはありません。使い方は、こちらをご覧ください。 https://github.com/Allen-Synthesis/EuroPi 【インストール済みスクリプト】 こちらをご覧ください。 https://github.com/Allen-Synthesis/EuroPi/tree/main/software/contrib#list-of-packaged-scripts #モジュラーシンセ #eurorack
